Клапан впускной, выпускной
Клапан впускной, выпускной

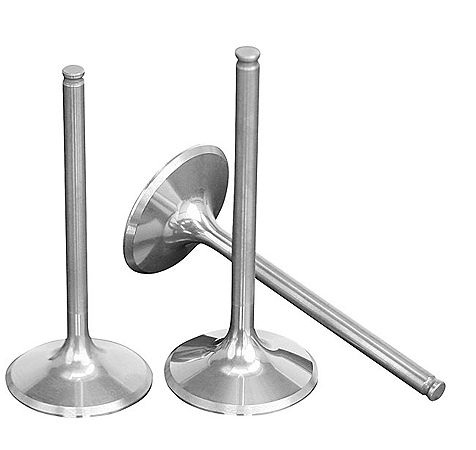

Клапан состоит из тарелки и стержня.
Переход от тарелки к стержню сделан плавным, что придает необходимую прочность, улучшает отвод тепла и уменьшает сопротивление движению газов.
Стержень клапана — шлифованный. Торец стержня закален, благодаря чему уменьшается его износ от действия коромысла. Клапаны работают при высокой температуре и подвергаются разъедающему воздействию газов.
Материал, применяемый для их изготовления, должен противостоять коррозии и истиранию. Для лучшего наполнения цилиндра воздухом диаметры тарелок впускных клапанов больше диаметров тарелок выпускных клапанов.
В верхней части стержня клапана предусмотрена выточка для установки конических сухариков, с помощью которых тарелка пружин прочно держится на клапане.
